ECC mode в BIOS Dell PowerEdge: какую настройку искать

Администратор заходит в BIOS ради ECC, а видит пять похожих пунктов: Memory Operating Mode, System Memory Testing, Correctable Error Logging, ADDDC и Patrol Scrub. Переключить один из них наугад — значит изменить режим памяти, удлинить загрузку или просадить отдельные нагрузки.

В техническом документе Dell по PowerEdge 15G отдельного пункта ECC mode нет. Руководство BIOS для R940 вместо него описывает параметры режима памяти, тестирования, журналирования и исключения сбойных участков DRAM.

Ваша задача — найти настоящее имя настройки для своей модели и понять цену изменения: потребуется ли перезагрузка, уменьшится ли доступная память и придётся ли докупать DIMM.

В BIOS Dell функции защиты памяти разделены между несколькими настройками #

ECC расшифровывается как Error-Correction Code. Контроллер памяти находит и исправляет часть ошибок в данных до того, как они попадут в операционную систему или приложение. Механика подробнее разобрана в материале о том, как серверная память исправляет ошибки.

В техническом документе Dell EMC Setting up BIOS on 15th Generation Dell EMC PowerEdge Servers от августа 2021 года отдельный пункт ECC mode не описан. Документ рассматривает System Memory Testing, Memory Operating Mode и другие параметры памяти.

Если Вы увидели буквальный пункт ECC mode, откройте руководство к точной модели и установленной версии BIOS. По документации R940 и PowerEdge 15G параметры памяти различаются по составу и доступным значениям, поэтому инструкция должна относиться к Вашему серверу.

Пять похожих настроек делают разную работу #

Memory Operating Mode меняет способ использования установленной памяти. В руководстве BIOS для PowerEdge R940 перечислены Optimizer, Single Rank Spare, Multi Rank Spare, Mirror и Dell Fault Resilient Mode. Заводское значение — Optimizer Mode.

В Optimizer Mode контроллеры DRAM независимо работают в 64-битном режиме. Для обычной эксплуатации этот режим оставляют без изменений, если политика гипервизора или требования к отказоустойчивости не предписывают другое.

System Memory Testing запускает программный тест памяти во время POST. Dell указывает, что тест увеличивает время загрузки, причём задержка зависит от установленного объёма памяти. Это диагностический инструмент, а не способ включить ECC. В PowerEdge R940 он по умолчанию отключён.

Correctable Error Logging управляет записью пороговых событий об исправимых ошибках. В руководствах Dell для R940 и MX840c журналирование включено по умолчанию. Отключение не убирает сам механизм коррекции, но лишает администратора части данных для диагностики.

ADDDC, или Adaptive Double DRAM Device Correction, динамически исключает сбойные участки DRAM. По руководству R940 функция работает только с DIMM организации x4, включена по умолчанию и может влиять на производительность отдельных нагрузок.

Patrol Scrub проверяет DRAM в фоне и исправляет найденные корректируемые ошибки. В документе Dell PowerEdge YX4X Server Memory RAS Features Whitepaper указан стандартный цикл раз в 24 часа. Extended Mode сокращает его до 4 часов, но дополнительное сканирование способно отнять часть пропускной способности памяти.

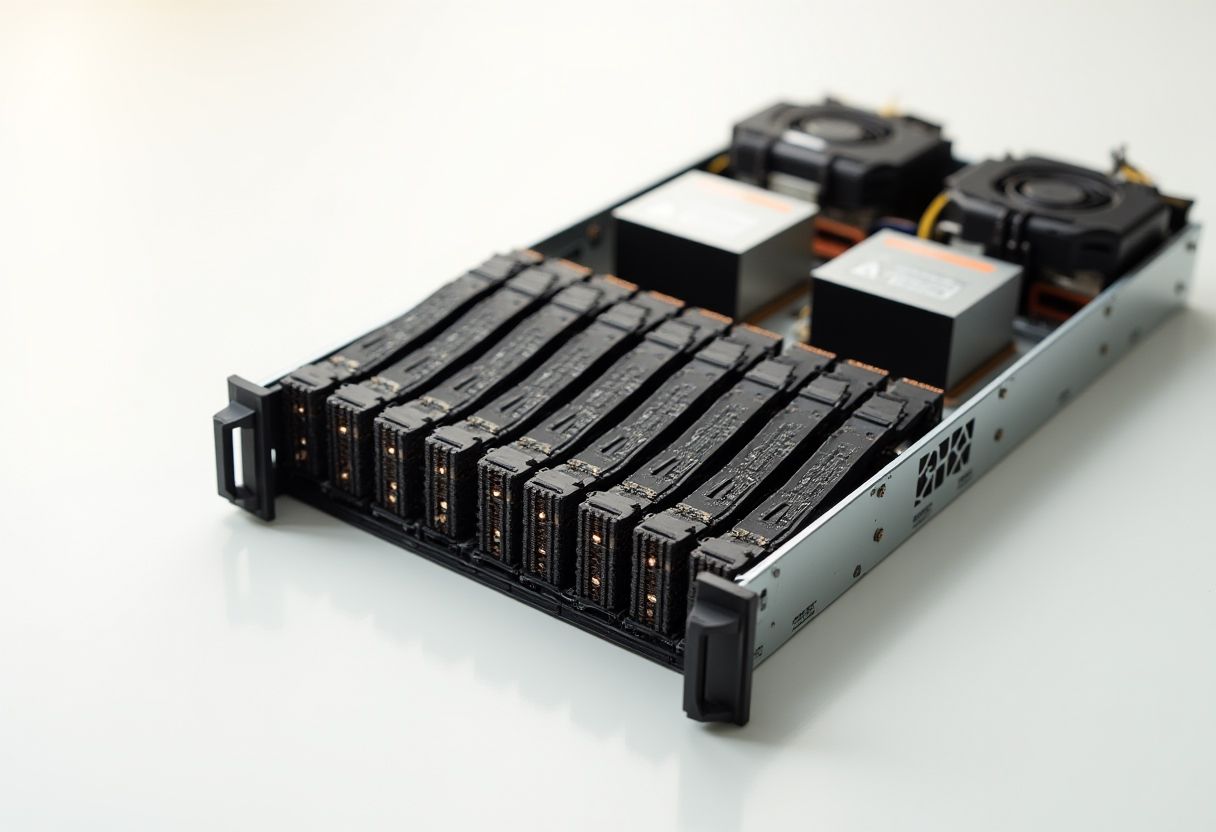

Цена ошибки здесь выше, чем у обычной диагностической галочки. Включив резервирование рангов, Вы отдаёте часть установленной памяти под запас. Переведя Patrol Scrub на четырёхчасовой цикл, чаще проверяете редко используемые адреса, но рискуете получить просадку на чувствительной к памяти нагрузке.

Заводские значения подходят, пока нет конкретной причины их менять #

Для типового PowerEdge оставьте Memory Operating Mode в Optimizer Mode, System Memory Testing — выключенным, а Correctable Error Logging — включённым. Именно такие значения Dell указывает для R940.

Не включайте Rank Sparing «для надёжности» без расчёта конфигурации. Согласно документу Dell по памяти PowerEdge YX4X, Single Rank Sparing требует не меньше двух рангов на канал, Multi Rank Sparing — не меньше трёх. Если установленных рангов не хватает, придётся менять раскладку или покупать дополнительные DIMM.

Mirror Mode тоже уменьшает доступный объём памяти. Поэтому согласующему бюджет нужны не слова про отказоустойчивость, а две цифры из конкретной конфигурации: сколько памяти останется операционной системе и сколько модулей придётся добавить. Без модели DIMM, ёмкости и числа каналов сумму в рублях посчитать нельзя.

У System Memory Testing другая цена — окно на перезагрузку. Чем больше установленный объём, тем дольше идёт POST. Запускать такой тест перед рабочим днём без согласованного простоя не стоит.

Настройку меняют под три задачи #

Dell Fault Resilient Mode нужен, когда его требует поддерживаемая платформа виртуализации. Этот режим выделяет часть адресного пространства под устойчивую зону, куда гипервизор может поместить критичные компоненты. Он не делает всю память «более ECC» и не заменяет резервирование хоста.

System Memory Testing включают для диагностики, когда сервер накапливает события памяти или после замены DIMM нужно проверить конфигурацию при загрузке. После проверки параметр обычно возвращают в исходное состояние, чтобы не удлинять каждый POST.

Extended Mode для Patrol Scrub оправдан, если инженер хочет быстрее находить ошибки в редко используемых областях памяти. Стандартный цикл составляет 24 часа, ускоренный — 4 часа. Перед изменением проверьте нагрузку: Dell прямо предупреждает о возможном влиянии сканирования на производительность.

До перезагрузки запишите модель сервера, версию BIOS и исходное значение параметра. Dell показывает модель и версию на странице System Information. В System Setup входят клавишей F2 при старте, через F11 → Launch System Setup или из виртуальной консоли iDRAC. Все варианты собраны в инструкции про доступ к настройкам PowerEdge.

Меняйте один параметр за раз. Иначе после загрузки Вы не поймёте, что вызвало новый режим работы, задержку POST или изменение производительности.

Ошибки памяти ищут в журнале, а не в списке режимов #

Если сервер уже пишет ошибки DIMM, не перебирайте BIOS-настройки. Сохраните System Event Log и Lifecycle Log, проверьте повторяемость события по одному модулю, затем сопоставьте код с документом для своего поколения.

Документ Dell PowerEdge YX4X Server Memory RAS Features Whitepaper описывает два события именно для серверов PowerEdge YX4X:

• MEM9072 — Patrol Scrub обнаружил непотреблённую некорректируемую ошибку и записал критическое событие в System Event Log;
• MEM0001 — система потребила некорректируемую ошибку на указанном DIMM.

Для PowerEdge YX4X с BIOS 2.8.2 и новее Dell рекомендует после MEM9072 выполнить холодную перезагрузку. При ней BIOS запускает self-healing повреждённого участка памяти. Перед отключением питания остановите приложения и убедитесь, что данные сохранены.

Эти расшифровки нельзя переносить на другую линейку только по совпадению префикса MEM. Для соседнего поколения откройте его руководство по событиям и следуйте указанной там последовательности диагностики.

Что проверить перед сохранением BIOS #

Если руководство Dell к Вашей модели не содержит пункта ECC mode, не используйте инструкцию от другой платы или поколения. Сначала определите, что перед Вами: режим работы памяти, загрузочный тест, журналирование, ADDDC или фоновое сканирование.

Перед изменением:

• запишите модель PowerEdge и версию BIOS;
• сохраните исходное значение параметра;
• сверьте название с руководством к этой модели;
• оцените окно на перезагрузку и потерю доступной памяти;
• меняйте одну настройку за раз;
• после загрузки проверьте System Event Log.

Если задача сводится к «включить ECC», а отдельного переключателя в руководстве нет, оставьте настройки памяти на заводских значениях. Покупка дополнительных DIMM нужна только тогда, когда выбранный режим резервирования требует больше рангов или отнимает неприемлемую долю рабочего объёма.
