Как выбрать рельсы для сервера Dell PowerEdge и не ошибиться со стойкой

PowerEdge R350 принимает скользящие и статические рельсы от серверов 14-го поколения. R750xs — только старые статические. Для R6525 и R7525 прежние рельсы не подходят вовсе. Форм-фактор 1U и принадлежность к одному поколению ничего не гарантируют.

Вам нужен комплект под точную модель PowerEdge и конкретный шкаф: статические или скользящие рельсы, кабельный рукав CMA, а иногда ещё переходники. Ошибка обнаруживается поздно — сервер уже привезли, монтаж назначили, а крепления не входят в стойку или передняя дверь не закрывается.

Начните с модели сервера, а не с высоты корпуса #

Запишите полное название сервера, включая суффикс: R650 и R650xs — разные модели. Затем найдите его Installation and Service Manual на странице поддержки Dell и строку в документе Dell Enterprise Systems Rail Sizing and Rack Compatibility Matrix.

Проверять нужно четыре позиции:

• идентификатор совместимого комплекта рельсов;
• статический или скользящий тип;
• поддерживаемые отверстия и конструкция стойки;
• совместимость с CMA — кабельным рукавом, который движется вместе с сервером.

Фраза «рельсы для 1U» для заказа не годится. Например, комплект ReadyRails 770-BECM рассчитан на 1U, но Dell указывает для него конкретные модели: R470, R4715, R650, R6525, R660, R6615, R670, R6715, R6725 и R7725. Отсутствие сервера в этом перечне нельзя компенсировать совпадающей высотой.

Если рельсы подбирают к уже купленной машине, полезен отдельный разбор типов и монтажа ReadyRails. Но окончательное решение всё равно принимайте по документации своей модели.

Скользящие рельсы окупаются при первом ремонте в стойке #

Статические рельсы удерживают корпус, но не позволяют выдвинуть его для обслуживания. Если соседний сервер стоит вплотную сверху, для замены памяти, платы или вентилятора машину придётся отключить, отсоединить и снять.

Скользящие рельсы позволяют вытянуть корпус вперёд и открыть крышку, не освобождая место над ним. Для рабочего сервера, который Вы планируете обслуживать в стойке, я закладываю именно этот вариант. Экономия на статическом комплекте теряется, когда два специалиста снимают тяжёлый 2U-сервер ради одной планки памяти.

Статические рельсы разумны в двух случаях: оборудование редко открывают либо сервер ставят в двухстоечную Telco-стойку и руководство модели разрешает такой монтаж. Например, техническое руководство Dell для R450 допускает его статические рельсы в двухстоечной стойке.

CMA заказывают отдельно. Он удерживает питание и сетевые кабели при выдвижении корпуса. Dell разрешает ставить CMA для R450 слева или справа без инструмента. Без рукава тоже можно работать, но перед обслуживанием придётся проверить запас каждого кабеля и следить, чтобы разъёмы не приняли вес провисающего жгута.

Отверстия в стойке определяют крепёж #

Рельсы Dell рассчитаны на стандартные 19-дюймовые стойки EIA-310-D. При этом Dell Enterprise Systems Rail Sizing and Rack Compatibility Matrix прямо предупреждает: совместимость со шкафами других производителей не гарантирована. Перед заказом нужно проверить не только ширину, но и профиль стоек, отверстия и рабочую глубину.

RapidRails ставятся без инструмента в четырёхстоечные шкафы с квадратными отверстиями. VersaRails поддерживают квадратные и гладкие круглые отверстия, но крепятся винтами. Монтаж VersaRails в резьбовые отверстия Dell не рекомендует и не поддерживает.

Для двухстоечной стойки нужен комплект, у которого такой монтаж прямо указан в руководстве модели. Нельзя взять любые статические рельсы и рассчитывать, что отверстия совпадут.

Резьбовая четырёхстоечная стойка требует отдельной проверки. Общее правило Dell для скользящих ReadyRails — монтаж через переходники. Для систем 1U предназначен комплект 8Y19G, для 2U — PKCR1. Каждый набор содержит шесть кронштейнов и винты 10-32, 12-24, M5 и M6.

У крепежа есть ещё два ограничения из матрицы Dell: диаметр головки винта — не больше 10 мм, отверстие в резьбовой стойке — больше 4 мм. Эти размеры стоит сверить до поставки, а не подбирать винты возле открытой стойки.

Но у правила бывают исключения. Техническое руководство Dell для PowerEdge R450 разрешает ставить его скользящие рельсы в четырёхстоечную резьбовую стойку без переходника. Частное руководство модели здесь сильнее общего описания ReadyRails.

Совместимость поколений проверяют по каждой модели #

Переставить рельсы со старого PowerEdge на новый иногда можно, но слово «иногда» в счёте не работает. Матрица Dell показывает три разных сценария даже внутри 15-го поколения:

• R350 совместим со скользящими и статическими рельсами 14-го поколения, а также со старым CMA;
• R750xs принимает старые статические рельсы, но не скользящие и не CMA;
• R6525 и R7525 не совместимы с рельсами и CMA прошлого поколения.

Для R450 Dell отдельно указывает совместимость с рельсами и CMA от R440, R6415 и R6515. Это полезно при модернизации существующей стойки, но переносить этот вывод на другие 1U-модели нельзя.

Такой подход влияет и на бюджет. Старый совместимый комплект можно оставить в эксплуатации. Несовместимый придётся заменить, даже если он исправен и выглядит одинаково с новым. Поэтому запрос цены только на сервер даёт неполную сумму закупки.

Проверьте глубину и переднюю дверь #

Совместимые с сервером рельсы могут не поместиться в шкаф. Матрица Dell приводит диапазон регулировки для каждого комплекта, но предупреждает о производственных допусках. Измеряйте свою стойку, а не полагайтесь только на паспортную глубину.

От внутренней поверхности передней двери до лицевой плоскости монтажной стойки Dell требует не менее 58 мм. Иначе дверь может упереться в декоративную панель сервера.

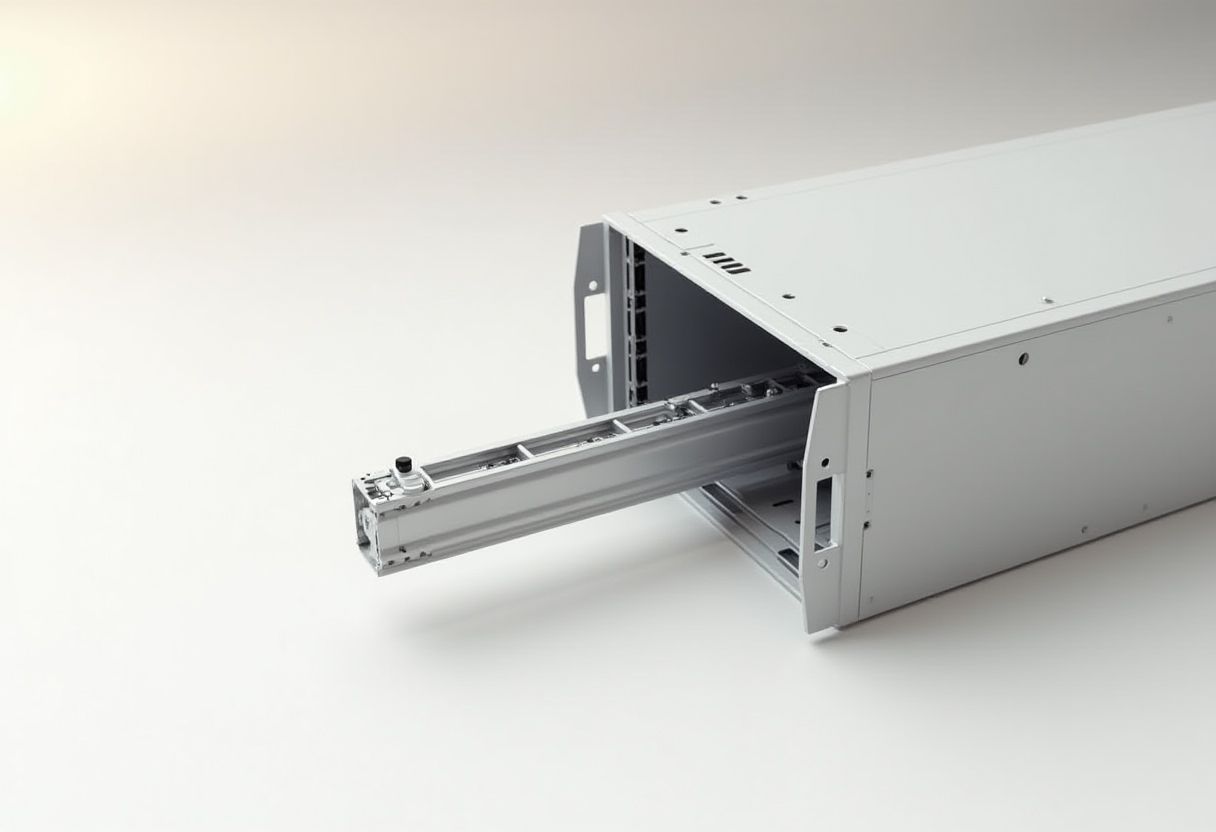

Переходники 8Y19G и PKCR1 выдвигают корпус вперёд на 17,3 мм. Этот вынос нужно прибавить при проверке переднего зазора. В тесном шкафу переходник решает проблему резьбовых отверстий и одновременно создаёт новую — сервер мешает двери.

Проверьте и заднюю часть: рельсы должны войти по глубине, а кабели — изгибаться без давления на разъёмы. Если ставите CMA, оставьте место для его складывания.

Что зафиксировать в счёте #

Цена рельсов без российского предложения, НДС, доставки и срока поставки ничего не говорит о бюджете. Пересчитывать стоимость из американского каталога Dell по случайному курсу тоже нельзя. Запросите итоговые суммы в рублях для каждого отдельного артикула.

В счёте должны стоять:

• точная модель PowerEdge;
• артикул комплекта рельсов;
• тип рельсов — статические или скользящие;
• совместимый CMA отдельной строкой;
• переходники для резьбовой стойки, если их требует руководство;
• тип шкафа: две или четыре стойки, квадратные, круглые либо резьбовые отверстия;
• подтверждённый диапазон глубины и передний зазор не менее 58 мм.

Не соглашайтесь на строку «сервер PowerEdge с рельсами». Она не фиксирует ни тип комплекта, ни CMA, ни переходники. По той же причине при закупке стоит закрепить состав поставки по отдельным позициям: иначе два предложения с одинаковым названием сервера окажутся разными после монтажа.

Правило простое: для обслуживания в стойке берите совместимые скользящие рельсы и CMA; для редкого доступа или двухстоечной Telco-стойки — разрешённый моделью статический комплект; для резьбовой четырёхстоечной стойки добавляйте переходники, если руководство конкретного PowerEdge не допускает прямой монтаж. Совместимость подтверждает матрица Dell или Installation and Service Manual, а не высота 1U или 2U.
